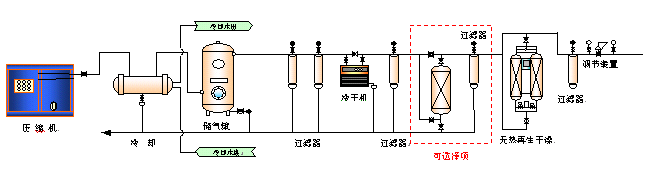

2、電源系統的設計
臭氧電源設計是根據臭氧產量和放電單元臭氧產量所耗功率來設計,電源頻率、電源電壓與使用介質
,放電氣隙大小有關.可根據有條件的實驗數據獲得.
臭氧電源系統包括電源控制系統、整流、變頻器、升壓變壓器，它的作用就是向臭氧放電室提供必要條件—高壓交變電場，而臭氧產生效率與高壓電源成正向增長關系，因此臭氧電源系統在整個臭氧發生系統中具有重要的作用。臭氧電源系統依據高壓放電頻率可分為工頻臭氧電源系統、中頻臭氧電源系統、高頻臭氧電源系統三類，其中頻率為
60/50Hz 的電源稱為工頻電源，頻率超過 1000Hz
的電源稱為高頻電源，介于工頻與高頻之間的稱為中頻。
1）. 工頻臭氧電源系統
工頻臭氧電源系統的工作原理：交流
380V 電壓經高壓變壓器后，變壓器輸出交流 10000V 電壓供給臭氧合成系統。其結構圖如下所示：
工頻臭氧電源系統需要漏感很大的高壓變壓器、效率低、耗電大、產生臭氧的產量與濃度低；一般采用玻璃管作放電介電體，用于生產中、大型臭氧發生器。
2 ）．中頻臭氧電源系統

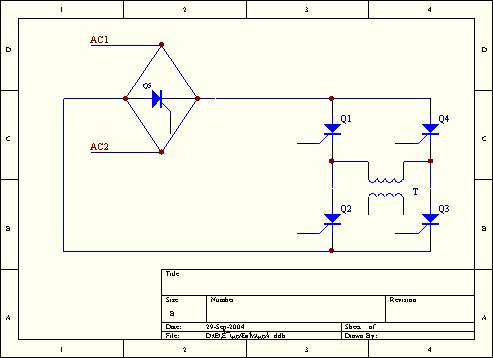

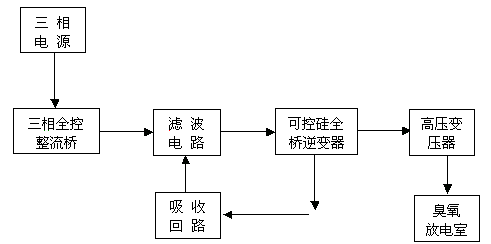

上圖為中頻臭氧電源系統的電路結構圖，此電源是根據介質和臭氧放電室而設計的與之相匹配的高壓電源，其中可控硅屬大功率器件，工作壓降低，過載特性好，輸出功率大，用于中頻大功率電源時的性能比較高，能很好地滿足臭氧發生器對電源的需要。
A．三相全控整流橋
用于控制調節整流器的輸出電壓，實現高壓輸出電壓與臭氧產量的平滑調節。該電路能避免臭氧放電室在起輝和工作放電時因負載變動產生高電壓，從而保證了臭氧電源和臭氧放電室的可靠性。
B．可控硅全橋逆變
因可控硅是半開關器件，它必須在自身電流過零時才能關斷，而可控硅又在電源與負載之間作開關使用，可控硅一旦打開就失去了控制電流大小的作用。因此電流的大小和相位受前級和負載影響，為保證可控硅正常關斷，要求在可控硅自身電流過零時其兩端電壓為零或已變為負值，這在臭氧放電室這一負載下很難實現，而且在起輝、正常工作、瞬時跳火或局部跳火時負載特性變化很大，這極大地影響了可控硅的正常關斷。為了保證可控硅的正常關斷，有受負載影響較小的關斷電路與之相匹配。
C．濾波電路
由電抗器、電容組成的濾波電路，用于提高功率因數，平滑輸出電流，穩定逆變器的工作點，抑制逆變雜波，減小對電源網絡的干擾。
D．吸收回路
由電容、電阻組成的緩沖電路，可以防止過壓，保護可控硅和其他元器件的正常工作。
E．高壓變壓器
高壓變壓器用于傳遞功率和使電子功率電路的輸出與放電室匹配，對其參數的要求與普通變壓器有所區別。由于放電室在整個工作過程中，負載不僅在數值上變化很大，其特性也隨著起輝或正常工作時的狀態不同而改變，從而要求變壓器有一定的漏感來平衡上述變化，以便保護電子元器件。同時，漏感又容易引起電路損耗和換相時產生瞬時高電壓，因此需要根據電子電路的情況選擇其大小。
中頻臭氧電源是國際上比較流行的一種臭氧專用電源，具有效率高、耗電小的特點。一般采用非玻璃或玻璃作放電介電體，用于生產中、大型臭氧發生器。
3 ）．高頻臭氧電源系統
高頻臭氧電源系統的工作原理：工業配電經整流后，通過變頻工藝使電源頻率在 1000Hz

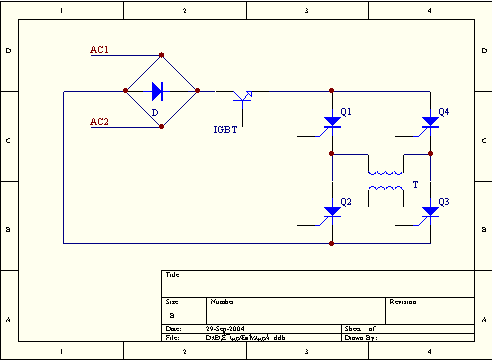

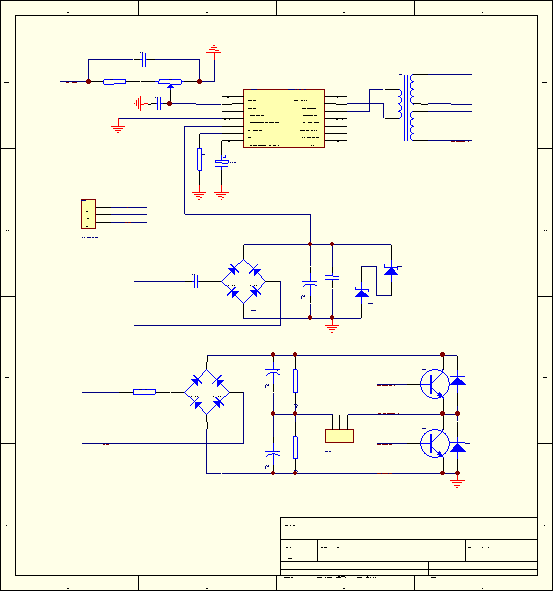

以上，變頻后再次通過整流使電源變為交流電源（此過程稱為逆變），最后經高壓變壓器升壓供給臭氧合成系統，高頻臭氧電源系統的主電路結構圖如下所示：
高頻臭氧電源系統具有效率高、耗電小、產生臭氧的產量與濃度高等特點，一般采用搪瓷或陶瓷片作放電介電體，用于生產小型臭氧發生器及家用消毒機。
|
